Плитный фундамент с рёбрами вверх: полное руководство по строительству

Плитный фундамент с ребрами вверх — надежное решение для участков с высоким уровнем грунтовых вод. В статье разберем полный цикл работ: от подготовки грунта до устройства отмостки.

Когда выбирают этот тип фундамента

Тип фундамента определяют по результатам геологических изысканий. Ребра вверх необходимы, если на участке выявлены высокие грунтовые воды. Важно: Геологию делают после того, как определено точное расположение дома. Если сместить дом даже на несколько метров, пробы грунта могут оказаться неактуальными.

Проектная документация

Для строительства необходим проект, который включает:

План осей и разрезы конструкции.
Схемы армирования плиты и ребер (хомуты, Г-образные элементы).
Спецификацию материалов (бетон, арматура, утеплитель).
Узлы гидроизоляции и примыкания фундамента к стене.

Критический узел: место стыка фундамента со стеной. Утеплитель (ЭППС) должен полностью перекрывать «мостик холода» между ребром и кладкой.

Состав «пирога» фундамента:

Геотекстиль.
Песчано-гравийная смесь (ПГС).
Бетонная подготовка («подбетонка»).
Монолитная плита (200 мм).
Ребра (вверх).
Утеплитель ЭППС.

Этап 1. Посадка дома и разметка

Вынос осей

Если участок имеет сложную форму, для разметки лучше вызвать геодезиста. Ошибка в расположении дома может привести к штрафам за нарушение границ застройки. Процесс:

За границами застройки устанавливают выноски.
Между ними натягивают шнуры, обозначающие оси.
На пересечении шнуров определяют углы дома.
Выноски позволяют быстро восстановить разметку после работы техники.

Определение высотных отметок

С помощью нивелира замеряют уровни дороги, соседних участков и рельефа. Это нужно, чтобы понять, на какой высоте будет пол первого этажа. Совет: Если участок ниже дороги, не всегда нужно поднимать его целиком — это дорого. Иногда выгоднее посадить дом чуть ниже уровня дороги, но выше соседних участков, обеспечив правильный отвод талой воды.

Если бюджет ограничен, а перепад участка более 1 метра, часто выгоднее посадить дом ниже уровня дороги, но выше соседей. Это позволит сэкономить несколько тысяч долларов на подсыпке ПГС.

Этап 2. Дренажная система

Дренаж обязателен при высоком уровне грунтовых вод.

Геотекстиль: укладывается на грунт, чтобы ПГС не смешивалась с землей.
Трубы: укладываются по периметру с отступом 1,5 м от плиты.
Обсыпка: трубы засыпают гравием и оборачивают геотекстилем для защиты от заиливания.
Колодцы: на углах ставят смотровые колодцы для прочистки системы.

Для отвода воды от фундамента в сторону пруда или канавы используйте обычную рыжую трубу 110 мм без перфорации, чтобы собранная вода не просачивалась обратно в грунт по пути.

Этап 3. Подготовка основания (ПГС)

Расчет объема: Считайте площадь дома плюс 1,5–2 метра в каждую сторону (для отмостки и дренажа). Используйте коэффициент уплотнения 1,1. Технология:

Отсыпка по слоям с выравниванием по нивелиру.
Уплотнение виброплитой весом от 300 кг.
Контроль: Используйте динамический плотномер. Норма для ПГС — 12–14 ударов, для песка — 15–16 ударов (2-й класс). Проверяйте минимум 5–10 точек по всей площади.
Не полагайтесь на визуальную «проливку водой» — только приборный контроль гарантирует отсутствие просадок.

Этап 4. Коммуникации

Все сети закладывают до заливки бетона:

Водопровод: Глубина 1,5 м (ниже точки промерзания).
Канализация: Рыжая труба (110 мм) с уклоном. Выходы: санузлы, кухня, стояки, трап в котельной.
Электрика: Гофрированные трубы для ввода кабеля, ворот и уличного освещения.
Не забудьте вывести гофру не только под электрику и воду, но и на привод ворот и слаботочку.

Этап 5. Бетонная подготовка

«Подбетонка» нужна как ровное основание для гидроизоляции. Она не дает «цементному молочку» уходить в песок, сохраняя прочность бетона. Лайфхак: Оберните выходы канализационных труб демпферной лентой. Это защитит пластик от повреждения при расширении бетона.

Демпферная лента на трубы канализации стоит всего 10–15 рублей на весь объект, но гарантирует, что бетон не сломает пластик при расширении.

Этап 6. Гидроизоляция и опалубка

На застывшую подготовку наклеивают рулонную гидроизоляцию. После монтируют опалубку ребер. Если ребра высокие, используют профессиональную мелкощитовую опалубку; если низкие — обычную доску.

Этап 7. Армирование

Плита: Две сетки (верхняя и нижняя) из арматуры Ø12 мм с шагом 200х200 мм.
Ребра: Армируются по периметру и под всеми несущими стенами.
Контроль: Проверяйте шаг арматуры количеством ячеек на погонный метр (для шага 200 мм должно быть ровно 5 штук).
Углы: Обязательно усиление Г-образными элементами. Они ставятся дополнительно к основной сетке, а не вместо нее.

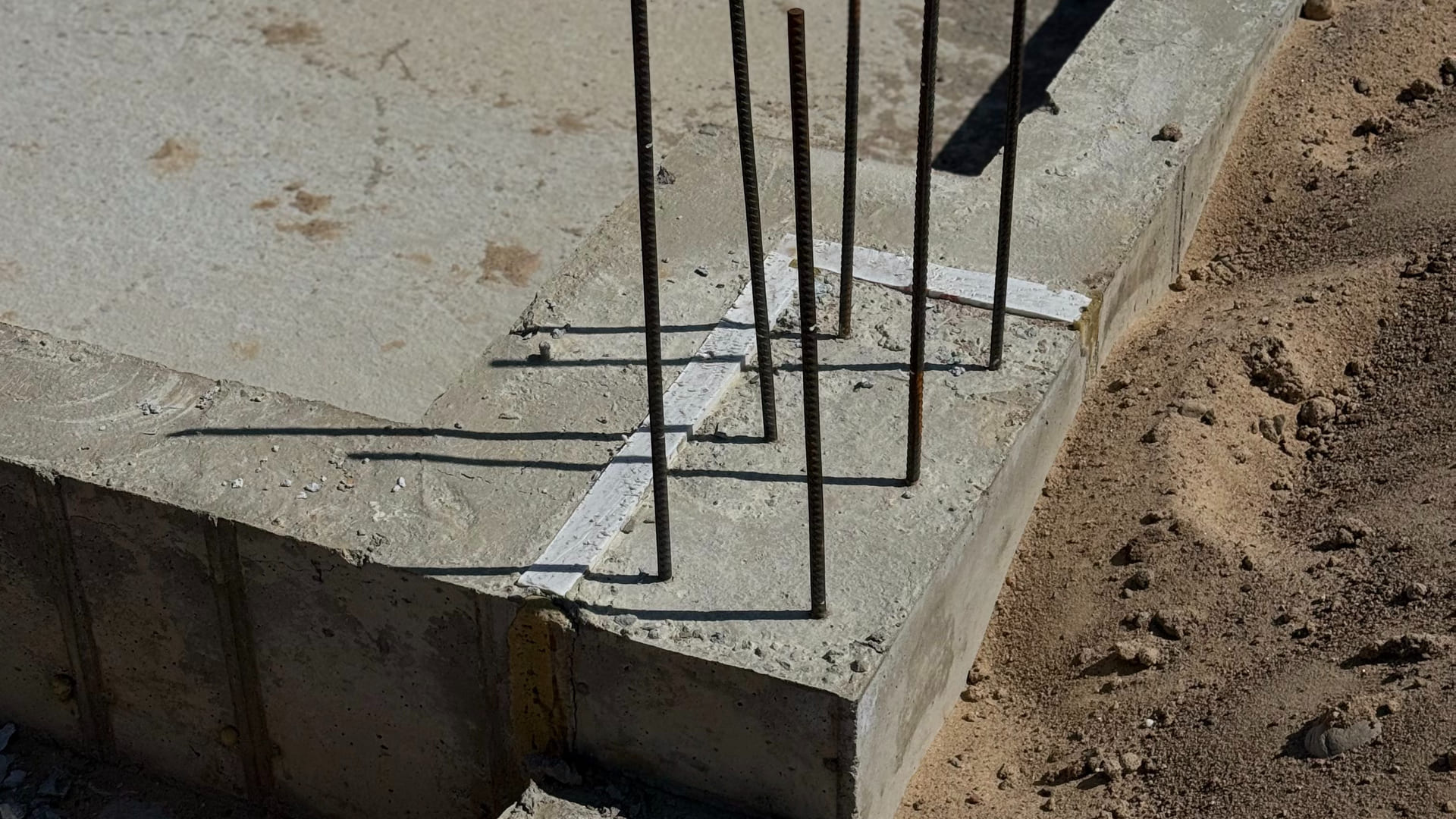

Этап 8. Бетонирование

Процесс обычно проходит в два захода: сначала заливают основную плиту, затем (на следующий день) — ребра. Это позволяет четко выдержать геометрию.

Этап 9. Террасы и ступени

Пристройки (террасы, крыльцо) нельзя жестко связывать с домом. Между ними устанавливают деформационный шов из ЭППС (50 мм). У дома и террасы разный вес и температурный режим — без шва в месте стыка появятся трещины.

Этап 10. Утепление и отмостка

После снятия опалубки фундамент утепляют снаружи листами ЭППС. Поскольку ПГС была отсыпана с запасом еще на этапе подготовки, основание под отмостку уже готово — остается только уложить покрытие.

На что обратить внимание:

Стройте только по проекту. Оптимизация на стройплощадке снимает ответственность с проектировщика.
Проверяйте объемы. Спецификация в проекте позволяет контролировать закупки арматуры и бетона.
Требуйте плотномер. Без замера плотности ПГС нельзя начинать бетонные работы.
Фиксируйте отметки. Основной «ноль» должен быть отмечен на жестком объекте (столбе), который не сдвинет техника.
Террасы и ступени заливаются отдельным этапом через деформационный шов (ЭППС 50 мм). Это критично, так как дом — отапливаемая зона, а терраса — нет; из-за разного теплового расширения без шва обязательно появится трещина.
Проверяйте шаг хомутов не по одной ячейке, а количеством штук на погонный метр (их должно быть ровно 5 при шаге 200 мм).

Вывод: Плитный фундамент с ребрами вверх — сложная, но максимально надежная конструкция для слабых грунтов. Главное — контроль скрытых работ (уплотнение, армирование углов, уклоны труб) и соблюдение проекта.
