Монтаж отопления в частном доме: устройство тёплого пола
Отопление частного дома начинается с расчёта теплопотерь. От него зависит мощность котла, количество контуров и схема отопления. Строитель и инженер Алексей Логашин показывает монтаж водяного тёплого пола в доме с электрическим котлом.
Подготовка пола
В доме уложили утеплитель в два слоя: 5 и 3 см, со смещением швов. В нижнем слое разместили транзитные трубы водоснабжения и отопления, чтобы скрыть магистрали и уменьшить потери тепла.
После этого уложили разметочную плёнку и подготовили основание для тёплого пола.
Зачем нужна плёнка и демпферная лента
Плёнка препятствует попаданию цементного раствора в швы утеплителя при заливке стяжки. Демпферная лента отделяет стяжку от стен и компенсирует температурное расширение.
В доме отдельные участки пола также разделили лентой и разрезами. Это позволяет плитам расширяться независимо и снижает риск появления трещин.

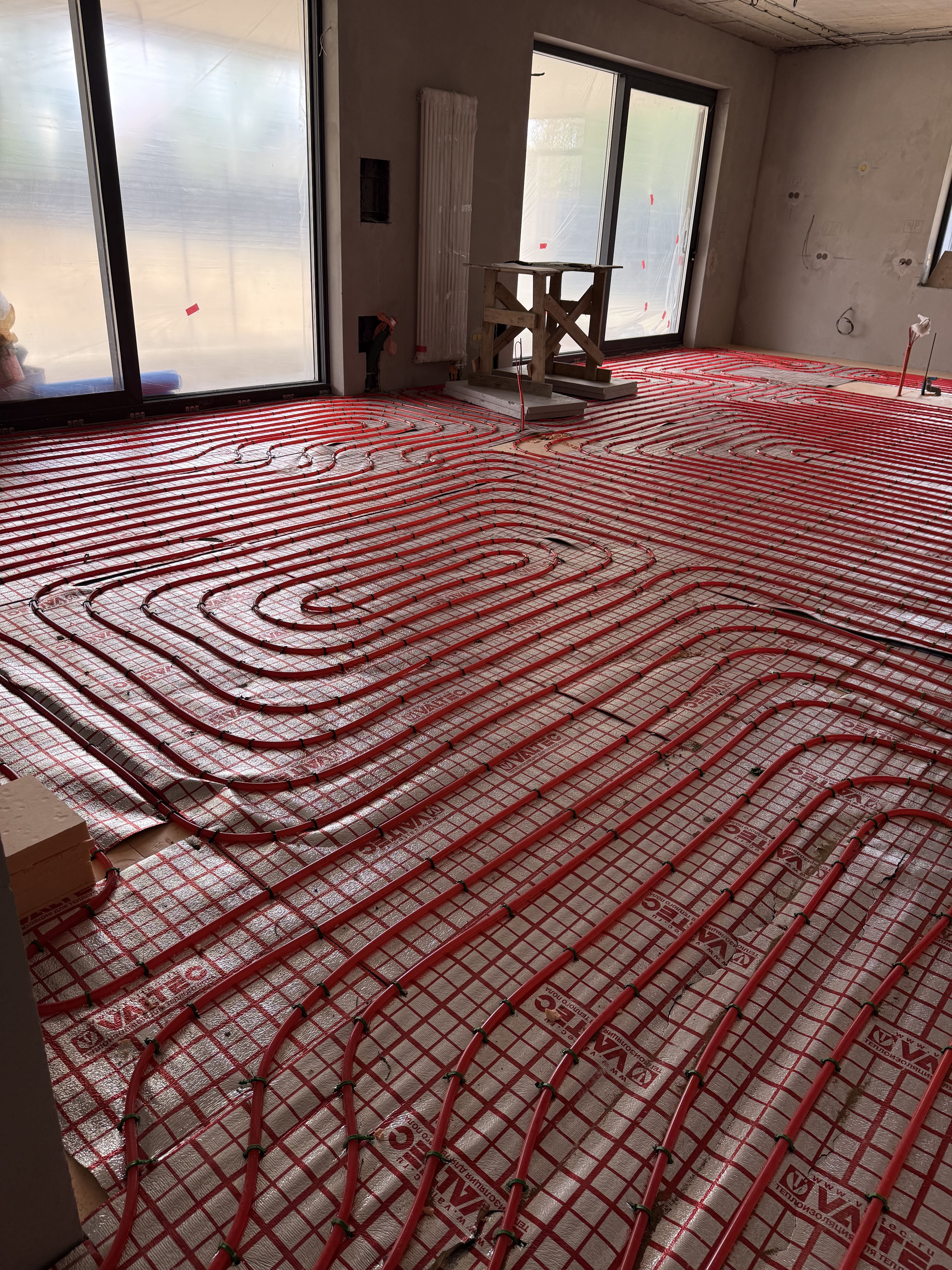

Укладка труб тёплого пола
Каждое помещение отапливается отдельным контуром. Трубы от коллектора проходят внутри утеплителя и выходят непосредственно в нужной комнате. Благодаря этому транзитные участки скрыты, а температура регулируется отдельно.

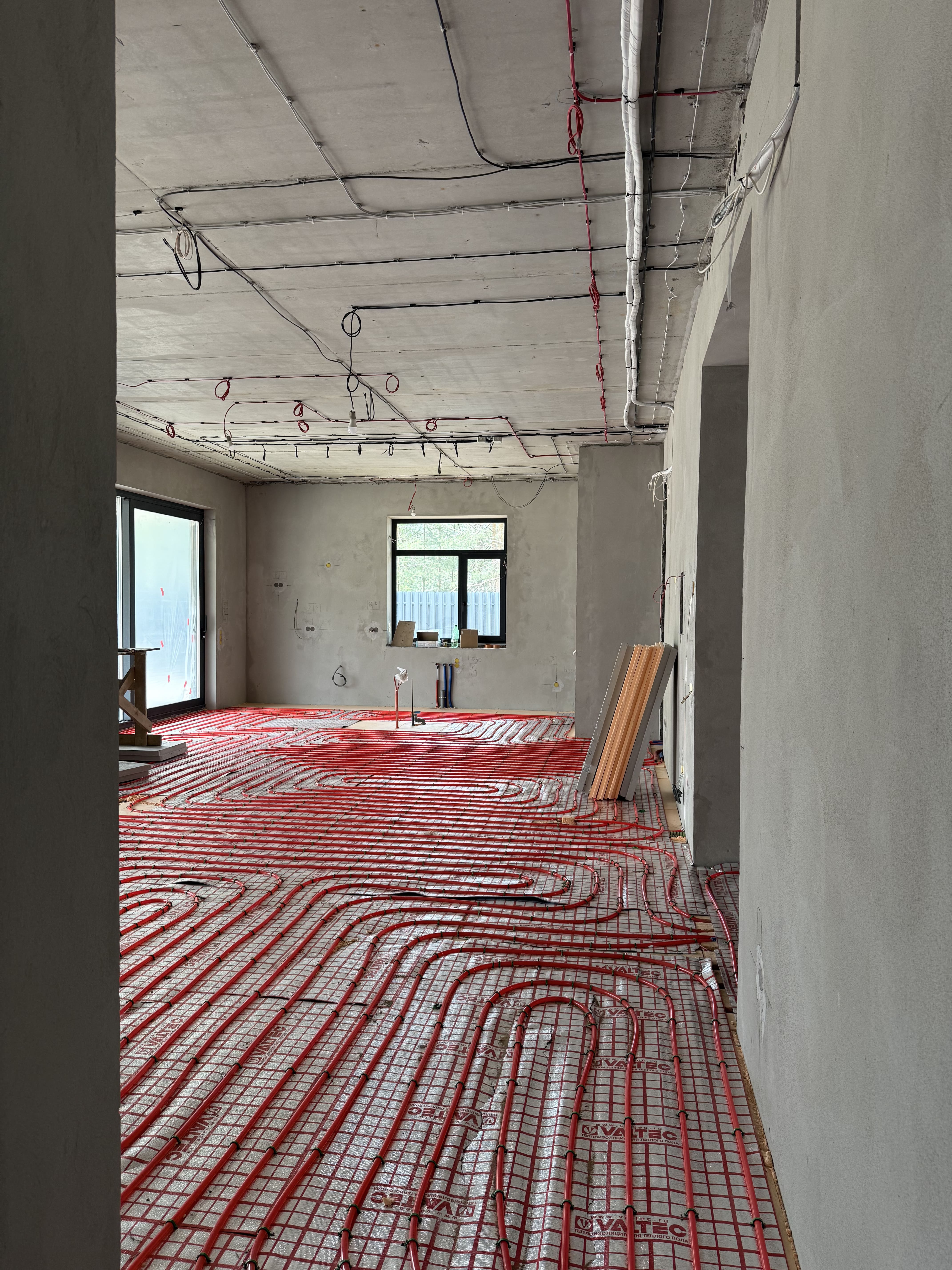

В угловых помещениях и вдоль больших окон трубы укладывают плотнее, поскольку там выше теплопотери. В рассматриваемом доме шаг у наружных стен и остекления составляет 10 см, а в других зонах — 15 см.
Для системы использовали трубу диаметром 16 мм с алюминиевым слоем. Он служит антидиффузионным барьером и ограничивает проникновение кислорода в отопительный контур.
Как работает коллектор
Коллектор состоит из подающей и обратной линий. По подающей поступает горячий теплоноситель, по обратной возвращается остывшая вода.
На подающей линии установлены ротаметры. Ротаметры регулируют расход воды в каждом контуре, для балансировки системы: длинному контуру требуется другое количество теплоносителя, чем короткому.
На обратной линии работают сервоприводы. Когда температура в комнате достигает заданного значения, сервопривод закрывает контур. При остывании помещения проток возобновляется.
В гостиной с высоким потолком и большим остеклением предусмотрено пять контуров, управляемых одним комнатным термостатом.
Выбор электрического котла
В доме установили электрический котёл Bosch. Решение связано с тем, что подключение газа потребовало бы времени и дополнительных затрат. Электрический котёл проще установить, но стоимость эксплуатации зависит от тарифа и доступной мощности электросети.
Мощность котла выбирают по теплопотерям, а не только по площади дома. В этом проекте расчётные теплопотери составили 8,5 кВт, поэтому выбрали котёл на 9 кВт. Если дому требуется 15 кВт, а электросеть позволяет получить только 12 кВт, оборудование не будет работать с необходимой мощностью.
Заливка стяжки
После укладки труб выполняют чистовую стяжку. В проекте использовали песок, цемент, гидроволокно и добавку для тёплого пола. Армирование необходимо, поскольку утеплитель является мягким основанием.
Правильный монтаж отопления включает тепловой расчёт, подготовку пола, укладку труб, балансировку контуров и проверку перед заливкой стяжки. Такой порядок позволяет получить управляемое отопление, которое учитывает особенности дома и равномерно прогревает помещения.
