Что такое настоящий энергоэффективный дом: 6 правил инженерного проектирования
Сегодня фраза «энергоэффективный или пассивный дом» превратилась в громкий маркетинговый лозунг. Многие застройщики называют свои объекты энергоэффективными лишь на том основании, что толщина стенового утеплителя составляет 100 или 150 мм. Однако термоизоляция стен — это лишь один из множества факторов комплексной инженерной системы.
Выделим шесть ключевых пунктов, на которые стоит обратить внимание.
1. Солнечно-ориентированная планировка
Правильное расположение дома на участке позволяет бесплатно использовать естественную энергию солнца. Архитектура здания должна учитывать высоту стояния солнца в разные сезоны:
-
Летом, когда солнце находится в зените, для защиты комнат от перегрева достаточно предусмотреть небольшие козырьки шириной около полуметра или смонтировать выдвижные навесы (маркизы).
-

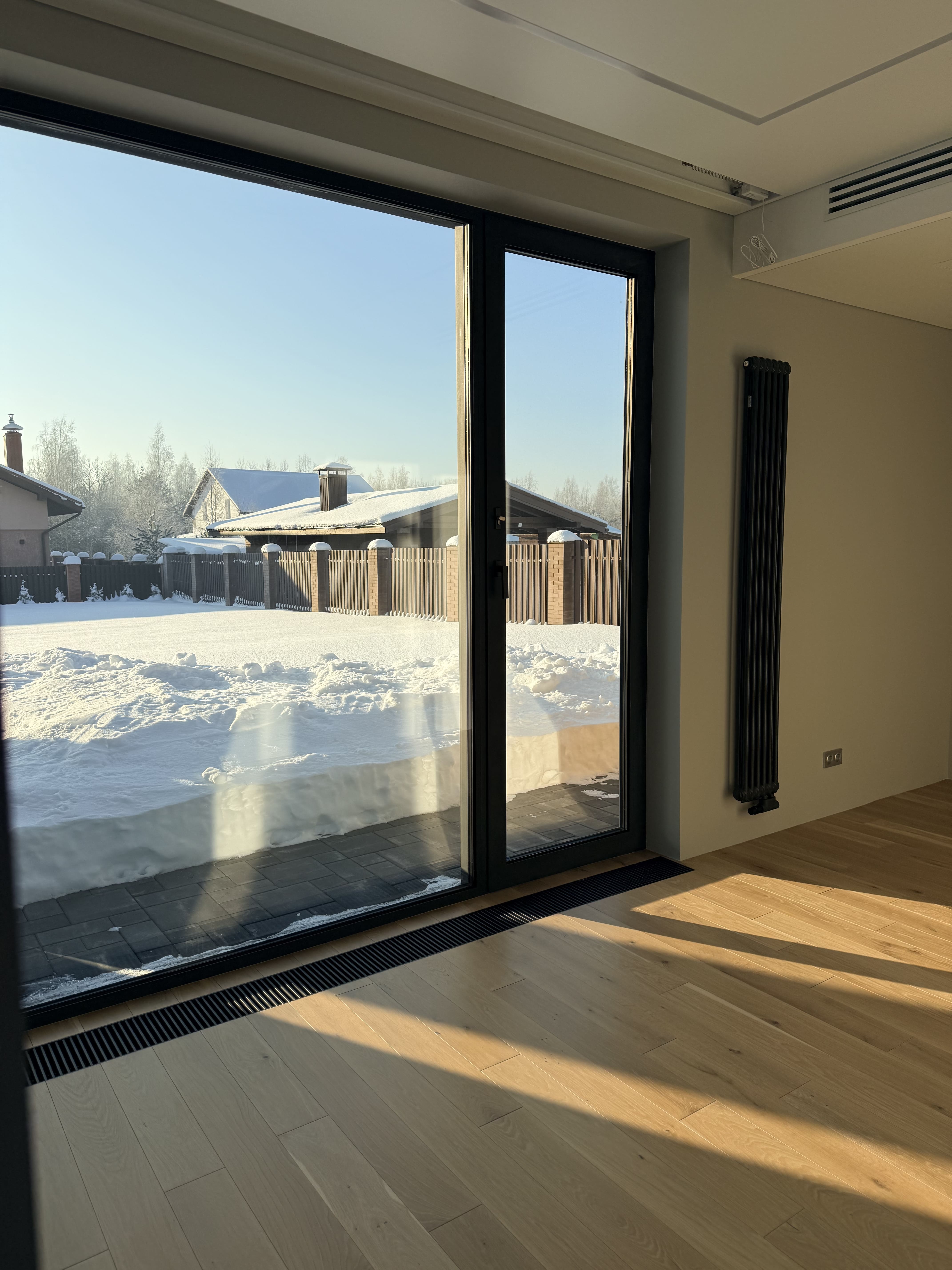

Зимой солнце опускается низко. В этот период лучи должны беспрепятственно проникать через окна глубоко в помещения, обеспечивая естественный прогрев. Разница температур на освещенной солнцем поверхности и в теневой зоне одной комнаты может достигать 6 - 7 °C. Таким образом, солнце берет на себя часть нагрузки по отоплению.
Важное примечание: Намеренная тонировка стекол в жилом доме лишает здание этого бесплатного зимнего тепла. Защиту от летнего зноя правильнее организовывать внешними навесами.
2. Замкнутый теплоизоляционный контур
В Республике Беларусь действуют строительные нормы (ТКП), жестко регламентирующие коэффициенты сопротивления теплопередаче для всех ограждающих конструкций. Согласно стандартам, минимальный показатель для стен составляет 3,2, а для кровли — 6.

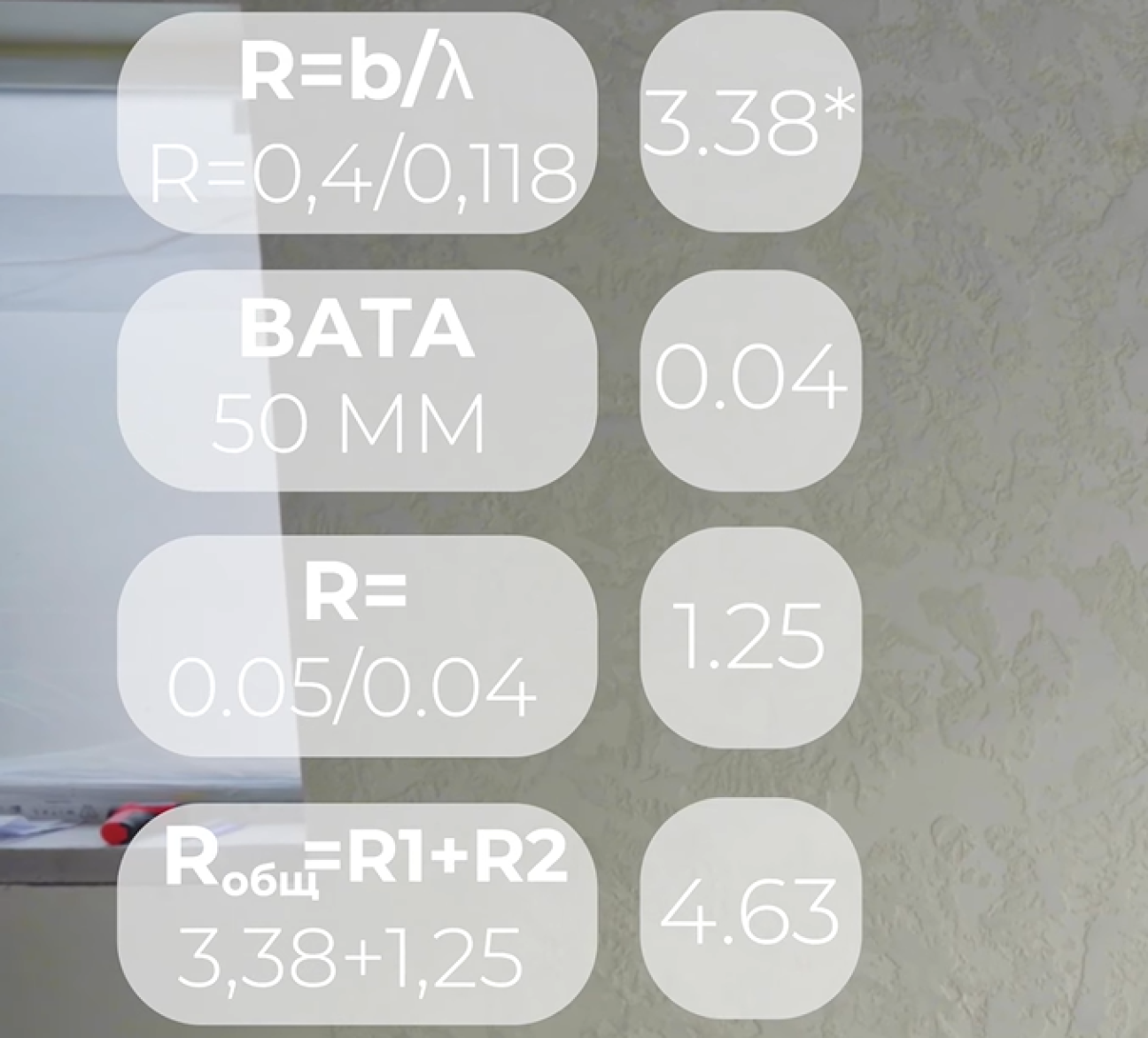

Расчет контура выполняется делением толщины материала (в метрах) на его коэффициент теплопроводности, указанный в сертификате производителя:
-

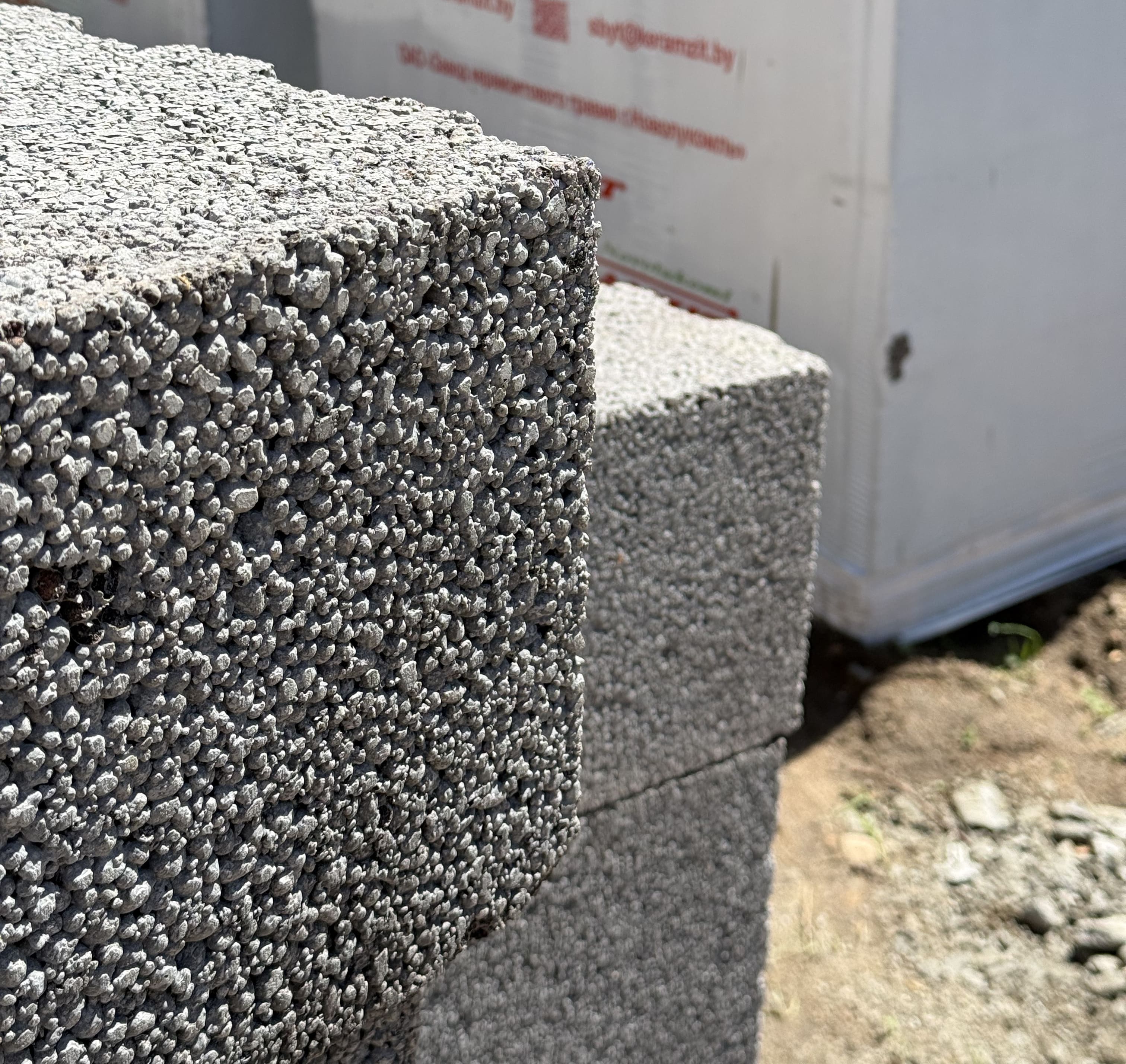

Стены: Керамзитобетонный или газосиликатный блок толщиной 400 мм обеспечивает базовое сопротивление на уровне около 3,32. Дополнительный слой минеральной ваты толщиной 50 мм добавляет к показателю еще 1,25. В сумме такой пирог гарантированно перекрывает государственные нормативные требования.
-
Кровля: По законам физики теплый воздух поднимается вверх, поэтому основные теплопотери происходят через крышу. Из-за этого нормативный коэффициент для кровель в два раза выше, чем для стен. Любая кровля требует укладки утеплителя толщиной не менее 250 мм. В зависимости от марки минеральной ваты, это позволяет достичь показателя сопротивления в районе 6,4, что полностью защищает дом от утечек тепла.
3. Отсутствие тепловых мостов (мостиков холода)
Даже толстый слой фасадного утеплителя теряет смысл, если в конструкции остаются участки с низким термическим сопротивлением, через которые холод проникает внутрь. Самые уязвимые зоны — это монолитный пояс и узел мауэрлата.
В качестве примера объясним один из вариантов устройства узла, который считается удачным для минимизации мостиков холода. :
-
Если толщина стенового блока составляет 300 мм, монолитный пояс в проекте смещают внутрь здания на 50 мм. Образовавшуюся наружную нишу заполняют экструдированным пенополистиролом толщиной 50 мм, который затем перекрывается общим фасадным утеплителем (100 мм).
-
Мауэрлат монтируется на защищенный монолитный пояс. Вокруг него, внутри стропильной системы, укладывается непрерывный слой минеральной ваты.
-
Для достижения нормативной толщины утепления перекрытия в 250 мм к балкам перпендикулярно подшивается брусок сечением 50х50 мм. Финишный слой утеплителя укладывается в это перекрестное сечение в шахматном порядке, полностью перекрывая стыки нижних слоев. Это смещает точку росы внутрь утеплителя и исключает появление сырости.

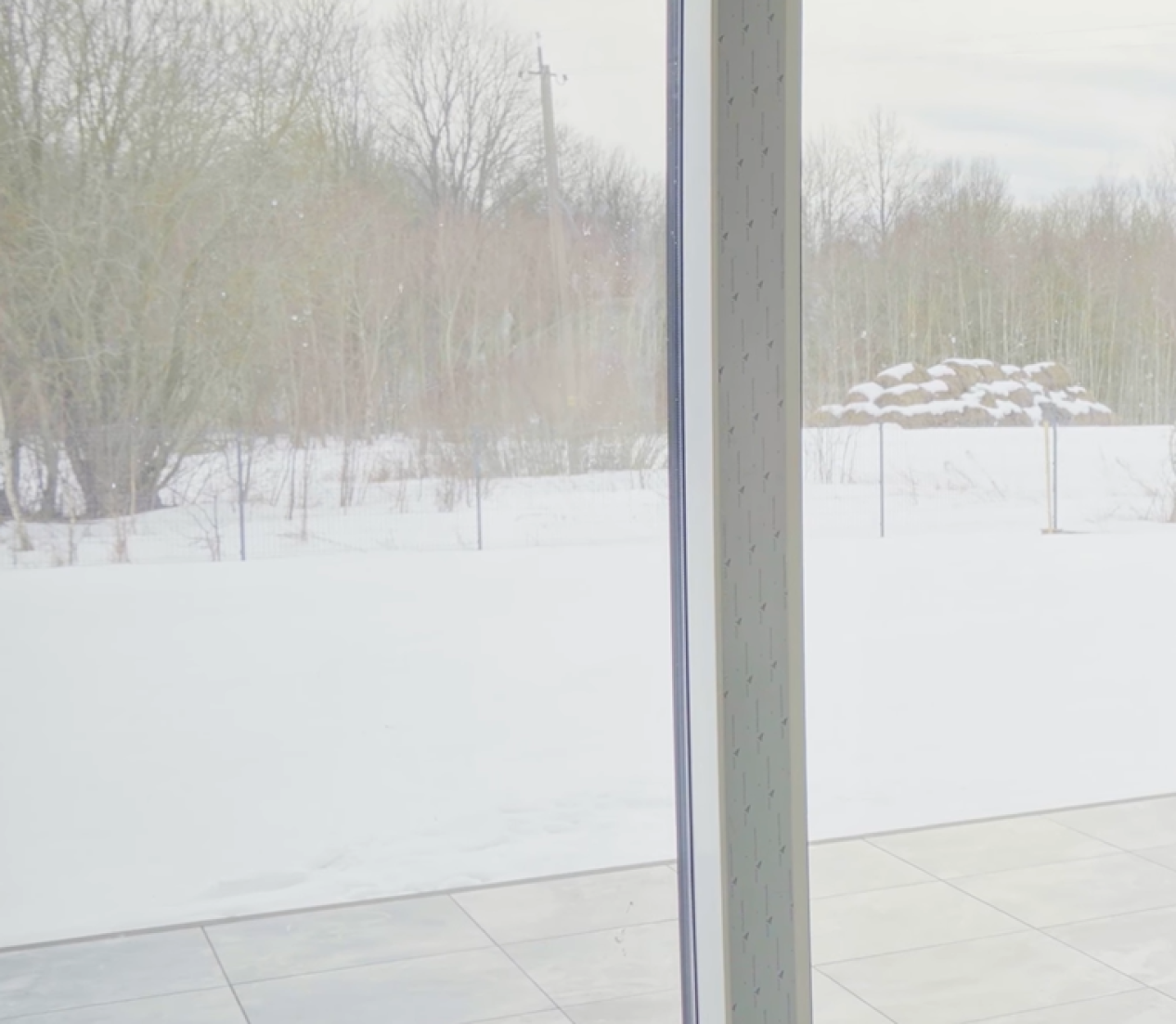

4. Лабораторное качество окон и профессиональный монтаж
Проверить заявленный коэффициент теплопередачи готового окна в бытовых условиях практически невозможно. Этот параметр складывается из трех параметров: характеристик профиля, стеклопакета и качества герметизации стеклопакета в раме.
При этом качество монтажа имеет большее значение, чем само стекло: основные теплопотери и продувания происходят через дефекты в узлах примыкания оконной рамы к стене.

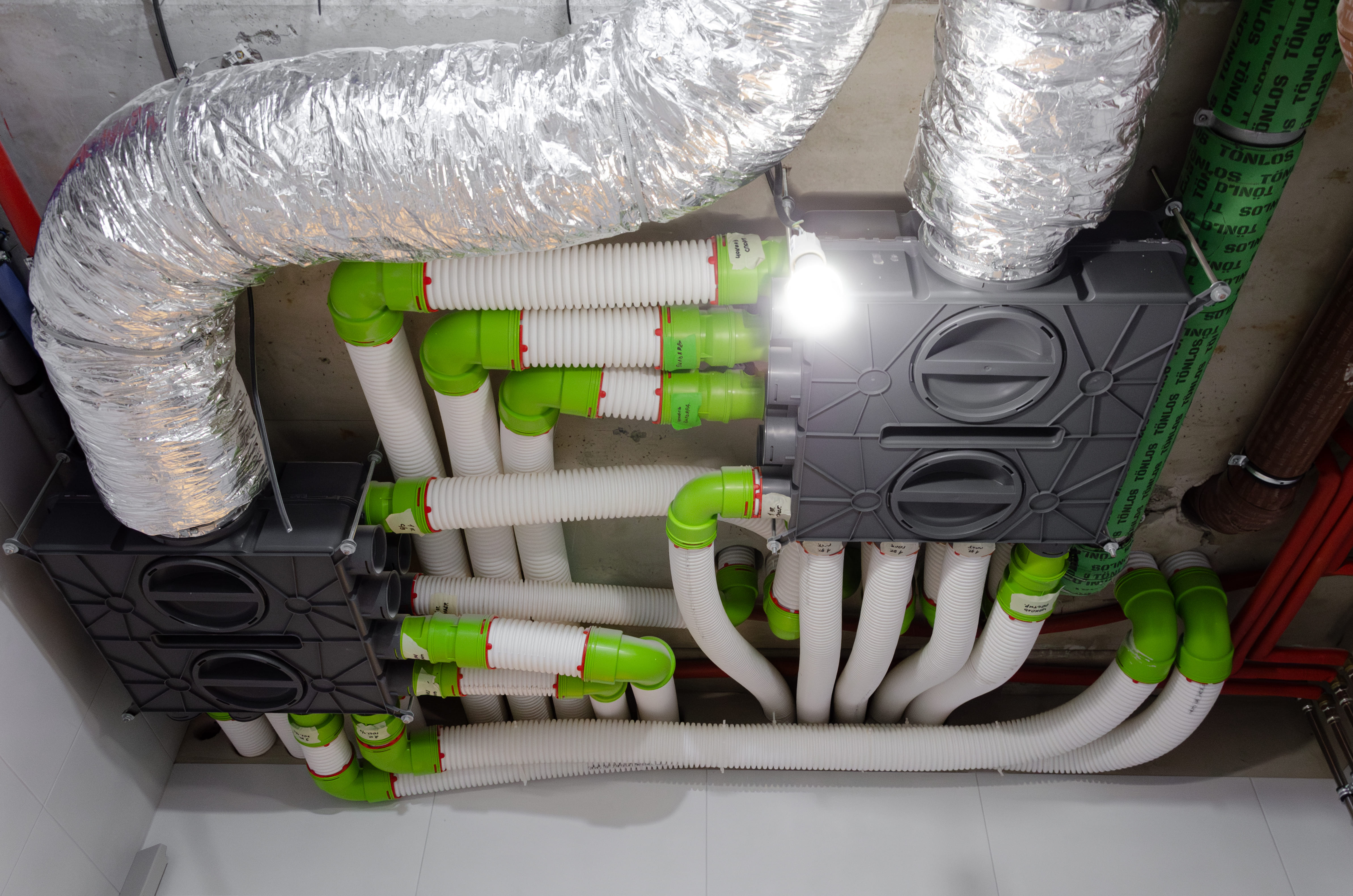

5. Приточно-вытяжная вентиляция с рекуперацией
Современный энергоэффективный дом из-за высокой герметичности напоминает замкнутый термос. И одной только классической вытяжной вентиляции может быть недостаточно для обеспечения стабильного притока свежего воздуха: уровень углекислого газа в комнатах может существенно повыситься уже через 1–2 часа, вызывая у жильцов головные боли и гипоксию.
Проблема решается установкой системы вентиляции с рекуператором. Устройство работает по принципу теплообмена:
-
Зимой теплый отработанный воздух перед выбросом на улицу отдает свое тепло входящему холодному потоку. Например, при уличной температуре около -25 °C в дом поступает воздух с температурой около -5 °C. На его догрев расходуется минимум энергии.
-
Летом система работает в обратном направлении: прохладный воздух из дома охлаждает заходящий уличный зной, снижая нагрузку на систему кондиционирования.
6. Контроль герметичности (Blower Door Test)
Финальный этап оценки энергоэффективности здания — проверка качества строительно-монтажных работ с помощью аэродвери. Оборудование создает внутри дома избыточное давление или разряжение воздуха, имитируя шквальный ветер со скоростью 20 метров в секунду.
Если в примыканиях окон или кровельном пироге допущены скрытые зазоры и отверстия, воздух пойдет по пути наименьшего сопротивления и начнет выдувать тепло наружу, обнуляя эффективность даже самого толстого слоя минеральной ваты. Прохождение этого теста — один из важных способов проверить герметичность и качество выполнения узлов.
